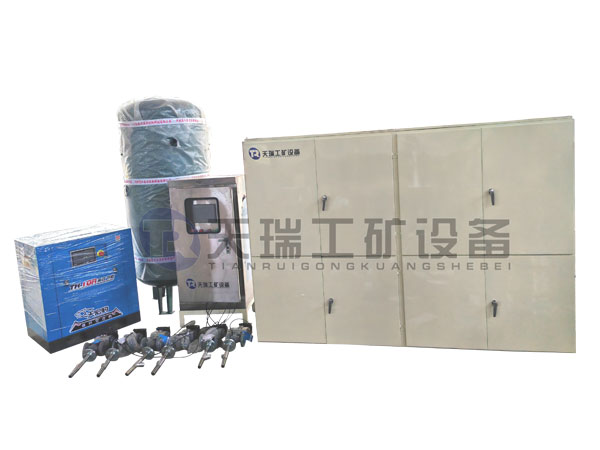

一、概述
粉体采样机设计精致，外观美观，取样系统故障率低，操作精准，维护简单，可实现在线维护。设备配有自动清洗装置，定时用高压气体清洗取样管道，以确保取样精确并防止堵塞。
二、工作原理
基于流体力学和气溶胶力学原理，设备采用多相流体分离技术，通过离心沉降实现固气分离。根据物料的粒度范围、物料的真密度、卸灰能力以及固气比等运行参数，科学设计流道、腔体及串并联方式，确保最佳分离效率和废气排放（最小采样粒度可达300目）。
通过合理配置的阀体工艺时序，确保阀体在无载条件下运行。物料加速至设计速度后被导入预设通道，完成固气分离。
三、设备介绍
1.采样阀管
插管式采样阀管由采样管、采样阀、阀体座、法兰盘、反吹三通组成。采样阀管是样品前端取样设备，通过自带的阀体座安装（焊接）在粉体输送管道上。采样管深入输送管道内部至中央位置，尽量减少对输送流的扰动，同时可采集管道中心至边缘的径向样品，增强样品的代表性。在采样或系统故障时，不影响粉体正常输送。深入卸灰输送管的采样管采用特殊耐磨材料制成，结构易于更换，便于维护。采样阀管与样品捕集器之间通过耐磨软管连接，内壁光滑，有效隔离卸灰时管道振动对设备的影响。采样阀体座安装面为弧形，与输送主管道外壁吻合，并需满焊连接，避免物料输送过程中出现泄漏，用于采集具有代表性的样品。
2.样品收集器
样品收集器由真空发生器、滤芯、卸料阀、反吹气包等组成。样品经采样阀管进入输送管后抵达样品收集器，进行合理有效的固气分离。组合定制的动作阀组控制混合气样品流向及其与卸灰管的连通和隔断。采样阀管采集的样品通过管道进入样品收集器，完成固气分离后，固态样品暂存于收集器中，反吹结束后卸料阀打开，物料落入采样桶中，高压气体通过过滤口直接排放至大气中
