一、概述

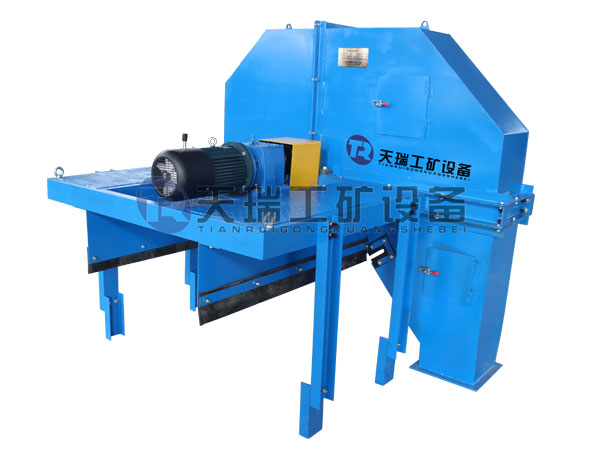

皮带中部取样机是安装在输送皮带机上,用于对连续运输的散状物料进行机械化自动取集样品的取样装置。整个取样工作过程由控制器按预编程序指令完成,广泛适用电厂、钢厂、煤矿、选矿厂等行业实现全断面自动化随机取样,排除人为因素干扰。
皮带中部取样机可取代手工取样,提高取样的稳定性、均匀性和可靠性,降低劳动强度、提高分析检测准确性和自动化程度,优化生产工艺条件。产品结构简单、技术先进、运行平稳、功能可靠。
通过自动化控制,智能化随机取样,避免了人为因素干扰;满足了取样工作代表性、及时性、准确性的要求.
皮带中部取样机安装在皮带中部位置,由减速电机驱动,按照设定的程序,旋转的中部取样机从皮带中截取一个完整断面的子样,并把物料卸到溜管内。控制器定时启动电机,由接近开关控制行程终点。取样周期根据子样数的要求可在操作面板上调整。
系统主要技术性能和参数
项目 | 单位 | 参数 | 说明 | |
适用带宽 | mm | 50~2400 | 留样粒度根据用户要求进行调整。 在保证用户粒度及留样质量要求前提下,按物料粒度大小,调整系统单个子样量。 | |
适用带速 | m/s | 0.8~4.25 | ||
子样取集方式 | 间隔取样 | |||
物料 | 粒度 含水量 | mm | ≤500 | |
% | ≤16 |
二、 皮带中部取样机结构与工作原理
1. 主要结构

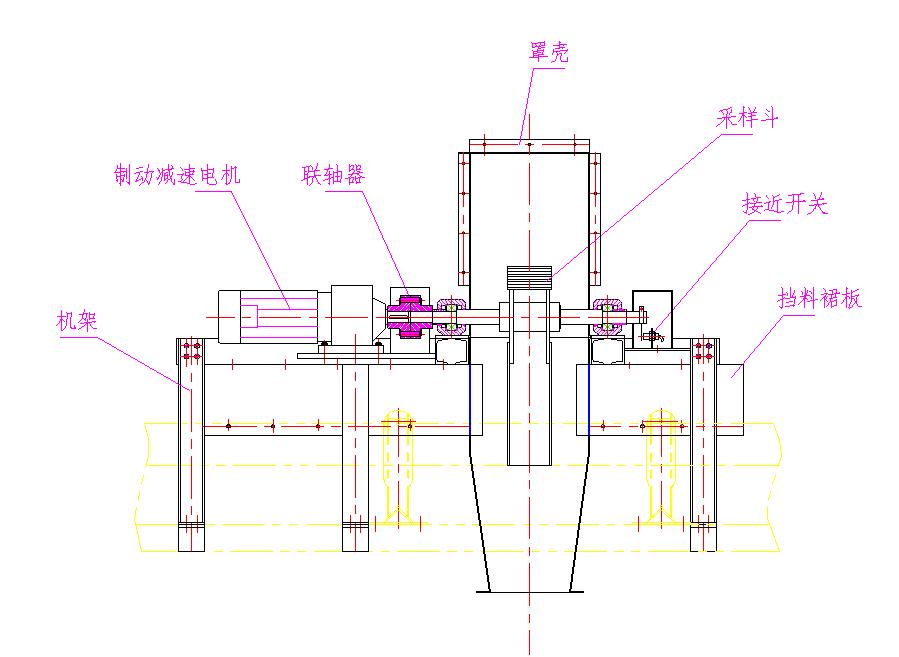

皮带中部取样机由机架、制动减速电机、联轴器、罩壳、取样斗、接近开关、挡料裙板等组成。装在钢结构上的电机和定位取样头;取样在每次行程结束的终点卸料,行程的终点由接近开关控制。由控制箱控制按预编取样周期进行取样。
2.系统工作原理

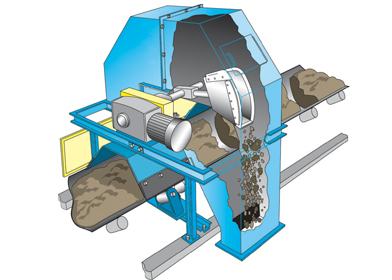

取样头由定时器控制具有制动功能的电机驱动,以一定的速度切入物料流。在横扫过皮带机的运动中,取出一个全断面的完整子样。所刮取的子样被抛入溜管。
当取样头旋转一周退出物料后,接近开关感应并发出控制信号,制动电机制动,取样头停止旋转。同时控制器开始计时,直到下一取样周期再次启动电机进行定时、间隔取样。取样周期由控制器预先设定和调整。取样头转数保护确保每次只能转一圈,最终停在预定位置,接近开关确保系统运行可靠,确保取样头停止后不接触皮带。
